兩聯供系統的設計——定位
連載第六期中我們開始分享兩聯供的設計，前面已講到了負荷的簡單計算與注意事項，今天我們分享一下如何定位。

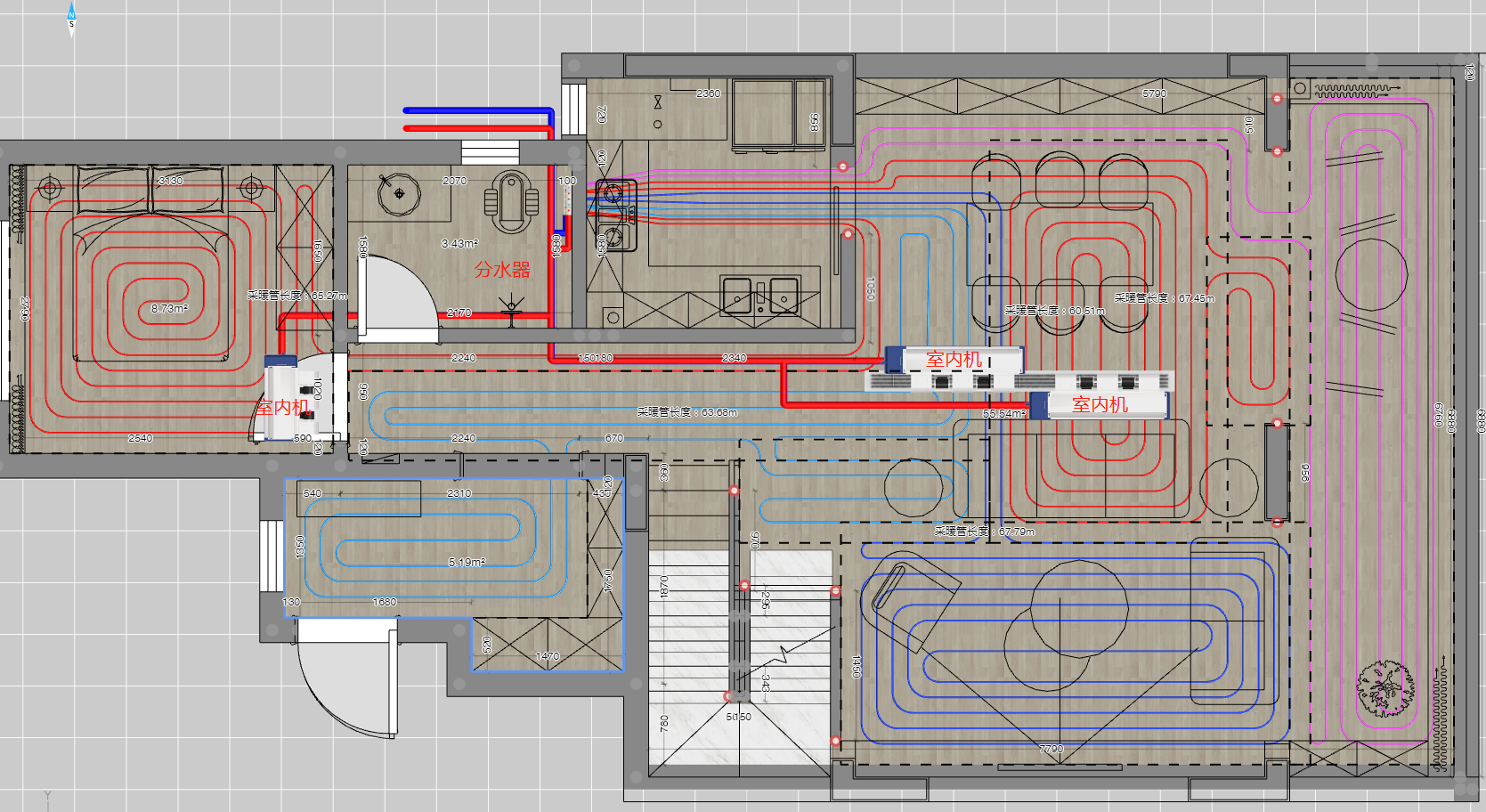

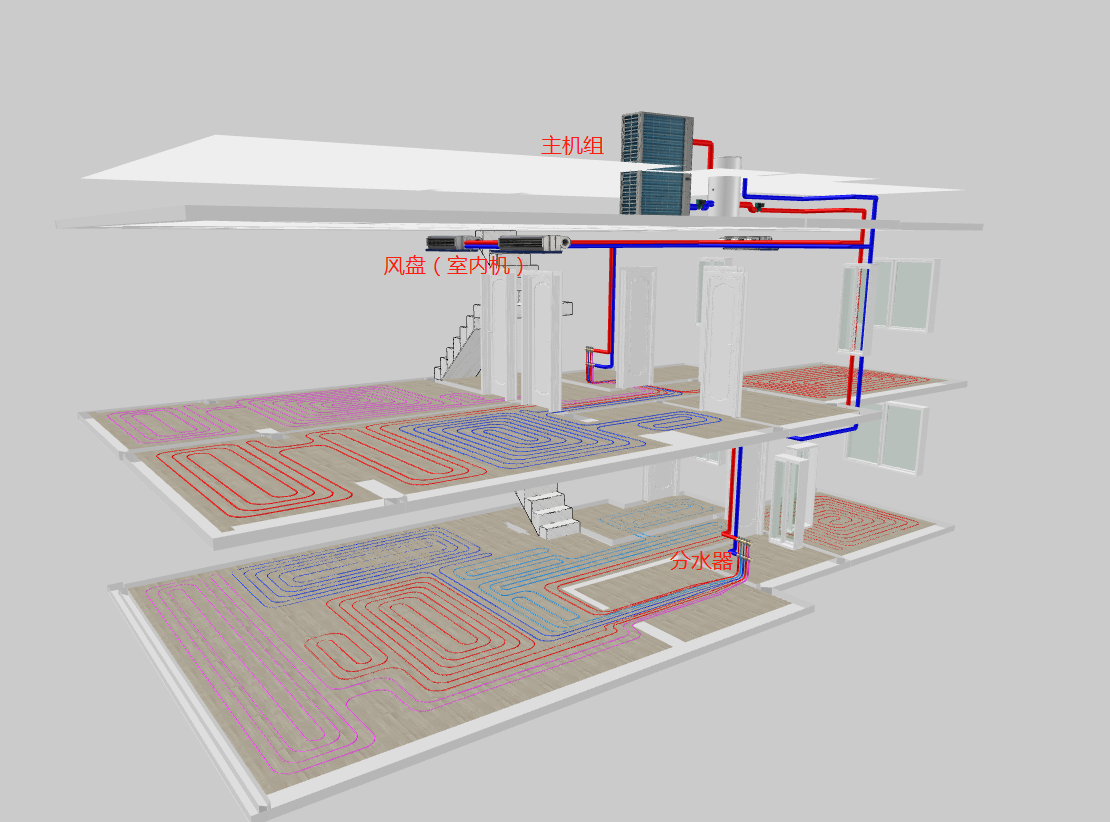

如上圖中所示，最關鍵的定位是三大基礎設備：
1.主機組定位：
• 一般主機組包含一臺至多臺外機、水箱等設備，主機位置需要注意如下幾點要求：
• 需要預留一定的檢修空間，以不影響人員通過及拆機檢修為目的；
• 外機散熱要通暢，不能有阻擋；
需要預留電源線、進水、排水等基礎設施。
1.室內機定位：
室內機下吊的高度一般為28-35CM，為了美觀性所以位置一般需要結合吊頂設計進行定位，具體注意以下幾點：

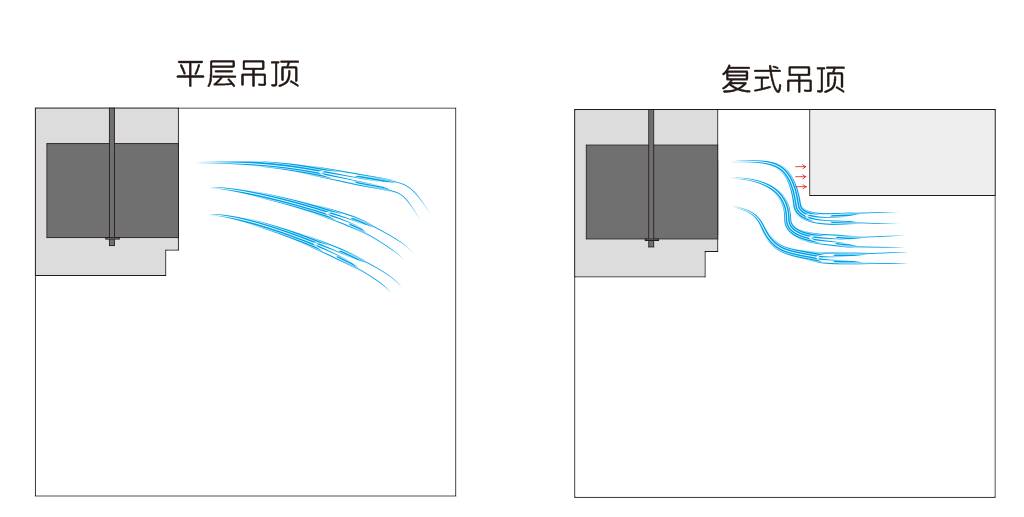

出風口需要通暢不能有阻擋，否則會影響出風量（如下圖）；
• 需預留回風及檢修口位置；
• 非必要，盡量不要設置下出風口，因下出風口風噪較大。
分水器定位：
分水器定位與傳統地暖一樣，考慮到后期的清洗與維護，一般放置在衛生間為主，附近需要預留排水地漏。
一個好的兩聯供設計方案，可以為您的生活帶來更多的便捷，反之，后期問題層出不窮，會讓業主焦頭爛額。所以需要找專業的團隊進行精細化設計，在設計中需要考慮到業主的生活習慣和后期維護保養問題，能讓業主用的省心、用的放心。
在整個系統開始設計前，現場勘察及與設計師對接定位點是其中非常重要的一步，只有主機位置、風盤、分水器位置確定了，才能設計管道走向，然后通過設計軟件進行繪圖設計并導出施工圖。
下一期我們將分享目前兩聯供常用的設計軟件，請大家關注我們的兩聯供知識連載。
